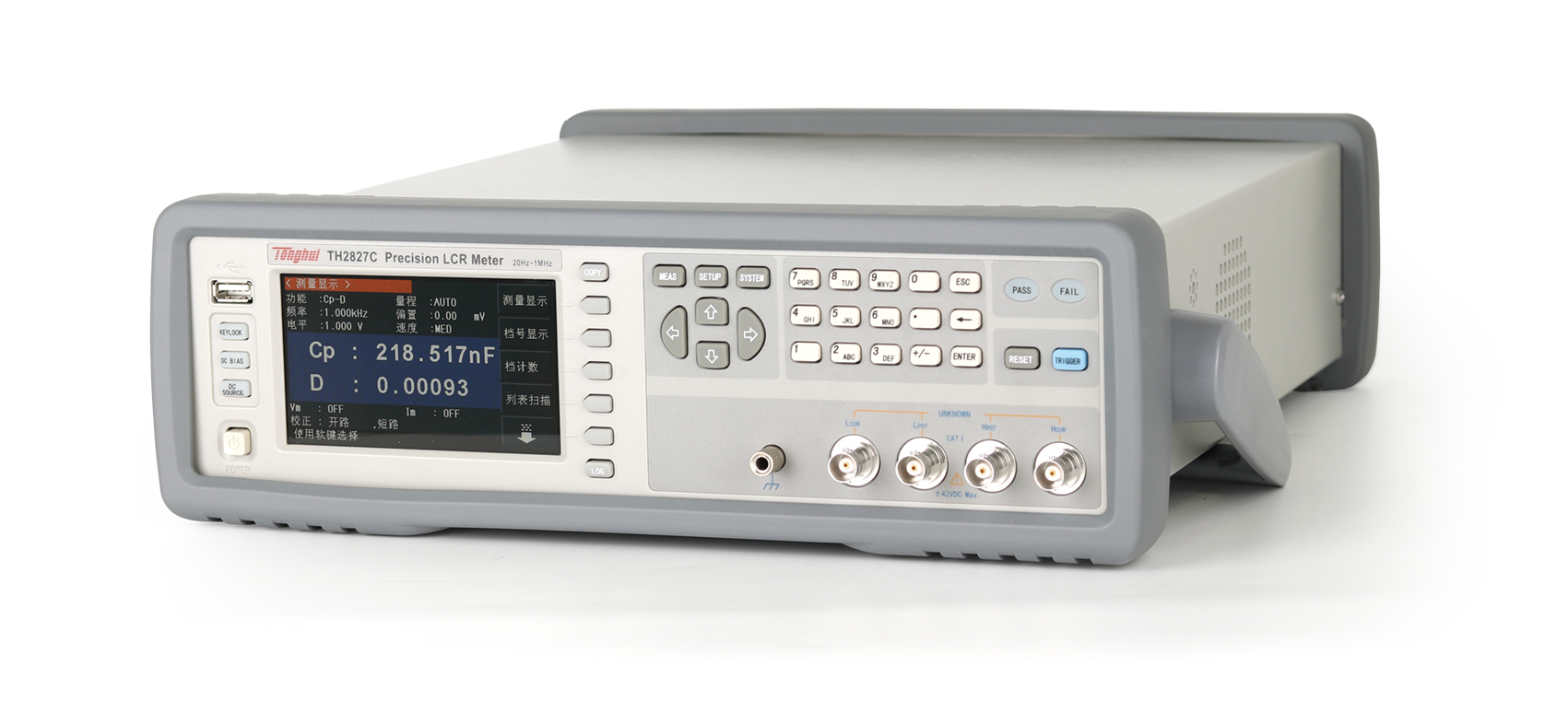

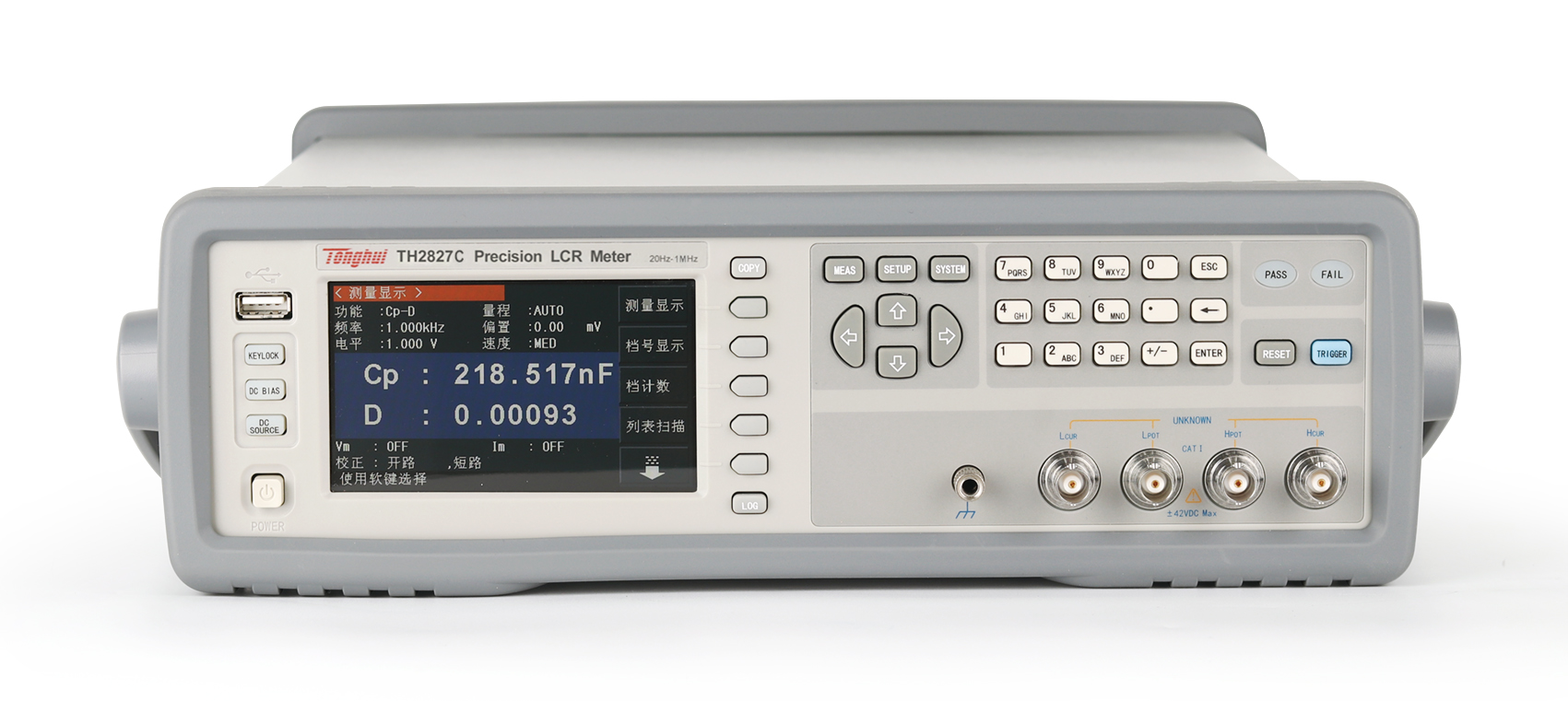

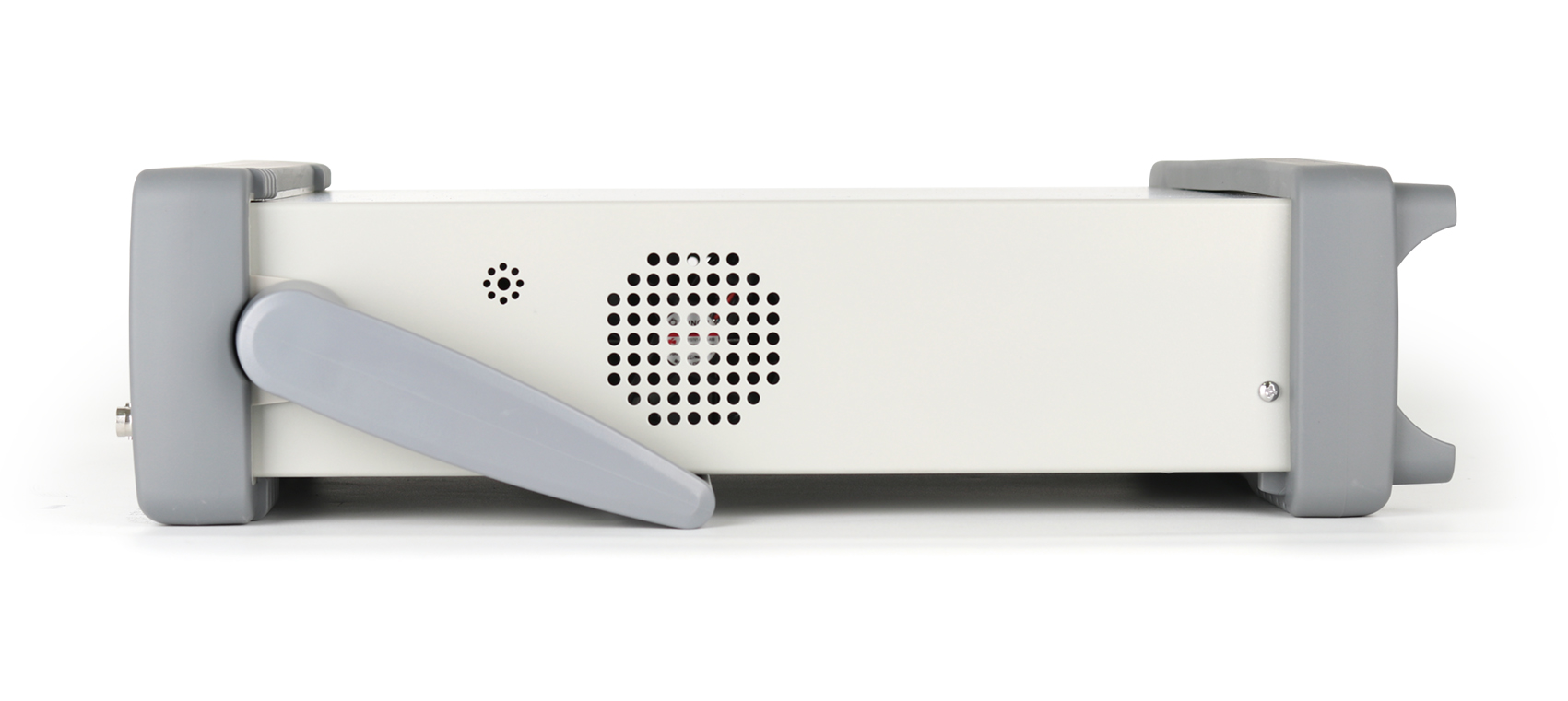

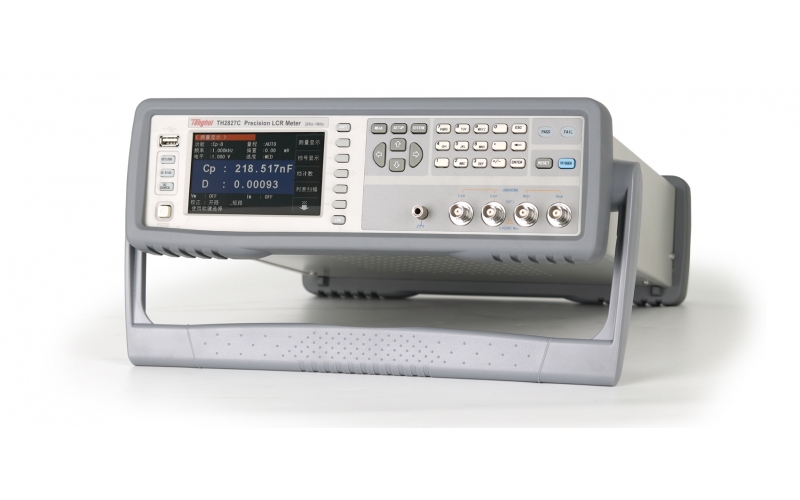

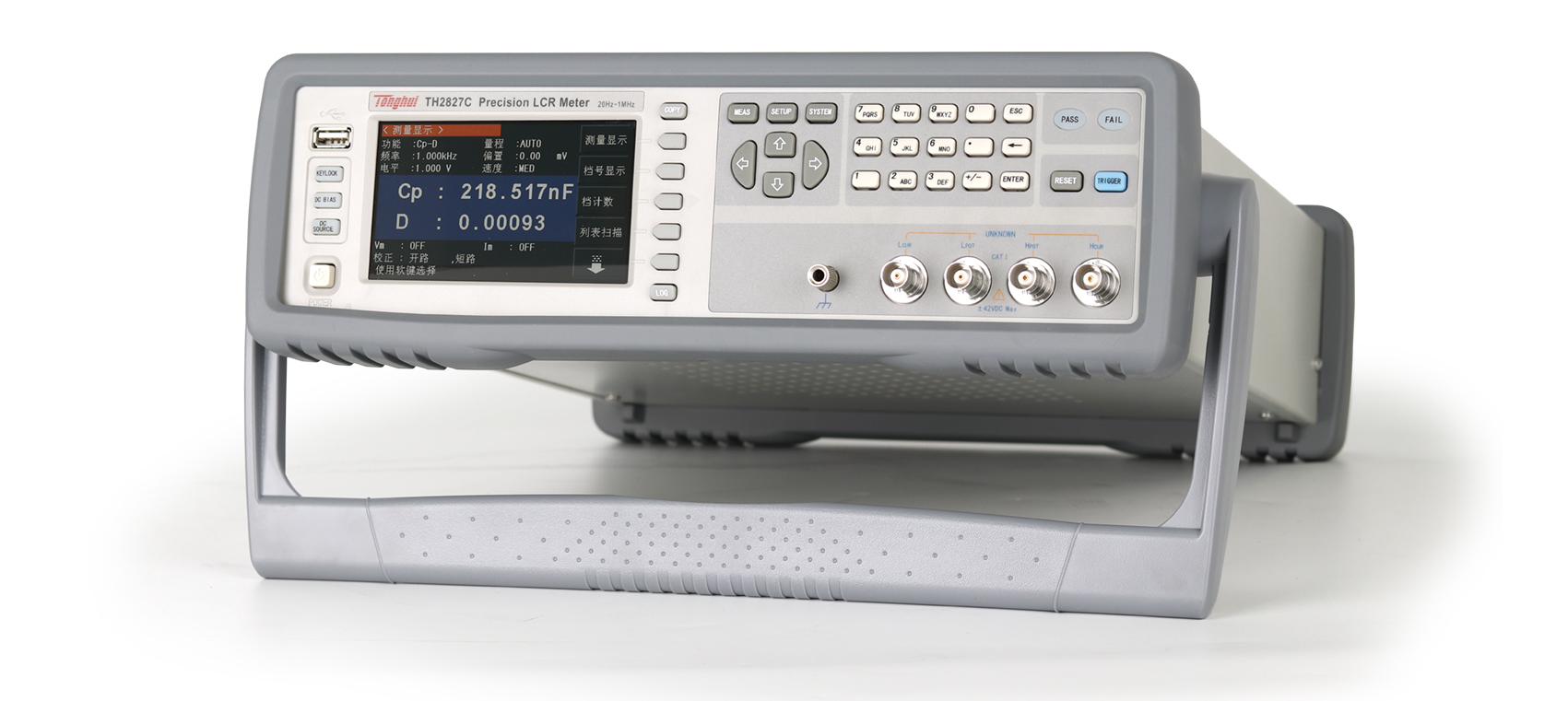

TH2827C 精密LCR數字電橋
簡介
■?TH2827C是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。
應用
技術參數
顯示器 | 480×RGB×272 4.3寸TFT LCD顯示器 | ||||
測試信號頻率 | TH2827C | 20Hz—1MHz | |||
最小分辨率 | 10mHz，4位頻率輸入 | ||||
準確度 | 0.01% | ||||
AC?電平 | 測試信號電壓范圍 | 5mV—2Vrms | |||
電壓最小分辨率 | 100μV，3位輸入 | ||||
準確度 | ALC ON | 10% x設定電壓 + 2mV | |||
ALC OFF | 6% x設定電壓 + 2mV | ||||
測試信號電流范圍 | 100μA—20mA | ||||
電流最小分辨率 | 1μA，3位輸入 | ||||
準確度 | ALC ON | 10% x設定電流 + 20μA | |||
ALC OFF | 6% x設定電壓 + 20μA | ||||
DC偏置電壓源 | 電壓 / 電流范圍 | 0V—?±5V / 0mA—±50mA | |||
分辨率 | 0.5mV / 5μA | ||||
電壓準確度 | 1% x設定電壓 + 5mV | ||||
ISO ON | 用于電感、變壓器加偏置測試 | ||||
AC源內阻 | ISO ON | 100Ω | |||
ISO OFF | 30Ω、50Ω、100Ω可選 | ||||
DCR源內阻 | 30Ω、50Ω、100Ω可選 | ||||
LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q,?θ, DCR, Vdc-Idc | ||||
測試頁面參數顯示 | 一組主、副參數；201點列表掃描 | ||||
變壓器測試參數 | DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容) | ||||
基本測量準確度 | LCR測試參數 | 0.05% | |||
N | 0.1% | ||||
校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | ||||
測量時間(≥10 kHz) | 快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | ||||
LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |||
|Y|,G,B | 0.00001μs — 99.9999s | ||||
C | 0.00001pF — 9.99999F | ||||
L | 0.00001μH — 99.9999kH | ||||
D | 0.00001 — 9.99999 | ||||
Q | 0.00001 — 99999.9 | ||||
θ(DEG) | -179.999º?— 179.999º | ||||
θ(RAD) | -3.14159 — 3.14159 | ||||
Δ% | -999.999% — 999.999% | ||||
等效電路 | 串聯, 并聯 | ||||
量程方式 | 自動, 保持 | ||||
觸發方式 | 內部, 手動, 外部, 總線 | ||||
平均次數 | 1－256 | ||||
校準功能 | 開路, 短路全頻、點頻校準，負載校準 | ||||
數學運算 | 直讀, ΔABS, Δ% | ||||
延時時間設定 | 0 -- 999,?最小分辨率100us | ||||
比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | ||||
檔計數功能 | |||||
PASS、FAIL前面板LED顯示 | |||||
列表掃描 | ·201點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選 | ||||
內部非易失性存儲器 | 40組LCRZ儀器設定文件 | ||||
外部USB存儲器 | GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲 | ||||

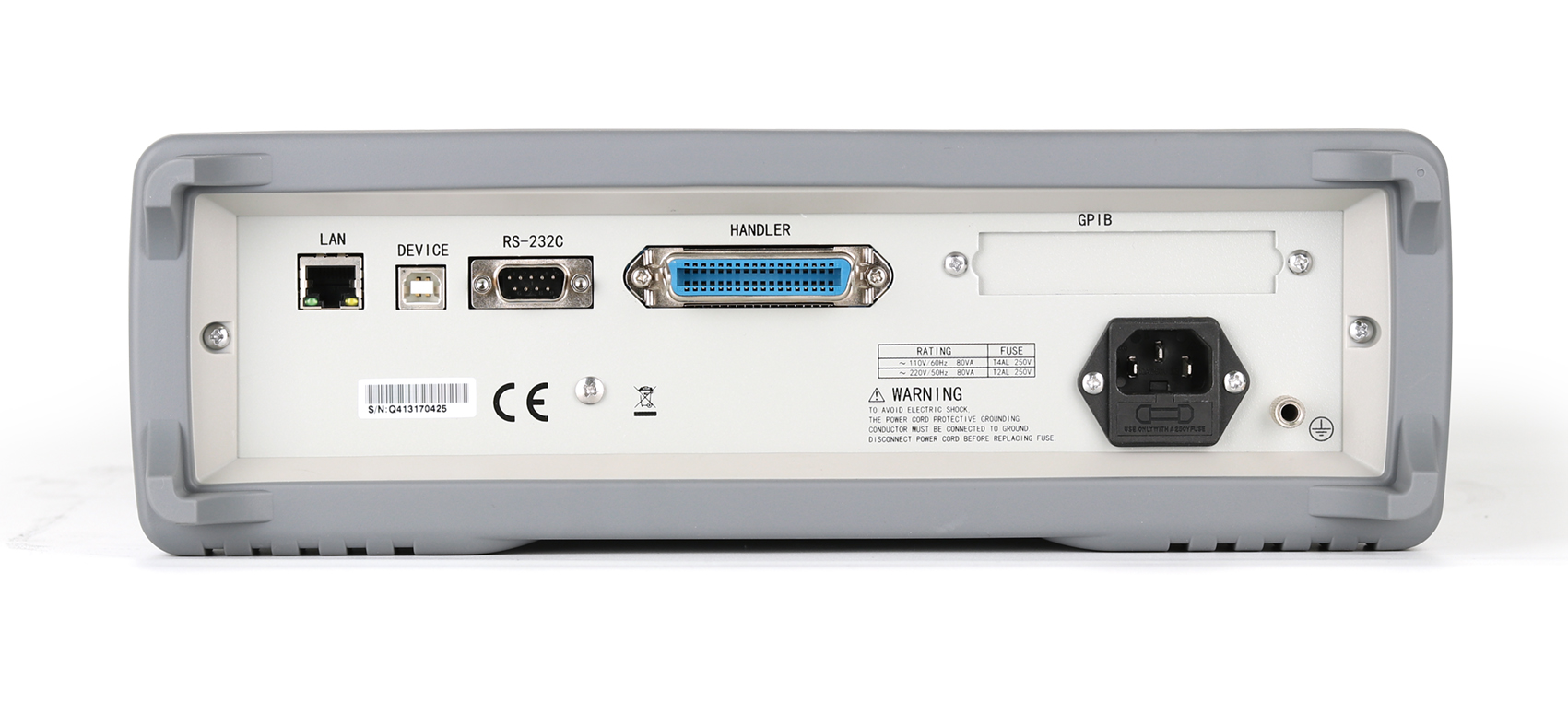

接口 | I/O接口 | HANDLER，從儀器后面板輸出 | |||
串行通訊接口 | USB、RS232C | ||||
并行通訊接口 | GPIB接口（選件） | ||||
網絡接口 | LAN | ||||
存儲器接口 | USB HOST（前面板） | ||||
偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。 | ||||
選件。DCI與GPIB 只能2者選1 | |||||
通用技術參數 | |||||
工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | ||||
電源要求 | 電壓 | 99V－121V， 198V－242V AC | |||
頻率 | 47Hz－63Hz | ||||
功耗 | 最大80VA | ||||
體積(W×H×D) | 280 mm?× 88 mm × 370 mm (無護套) ?369 mm × 108 mm × 408 mm (帶護套) | ||||
重量 | 約5kg | ||||
中文說明書補充：目前標配TH2827的平衡測試功能不具備，請關注
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 變壓器測試夾具 | TH26038 | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
