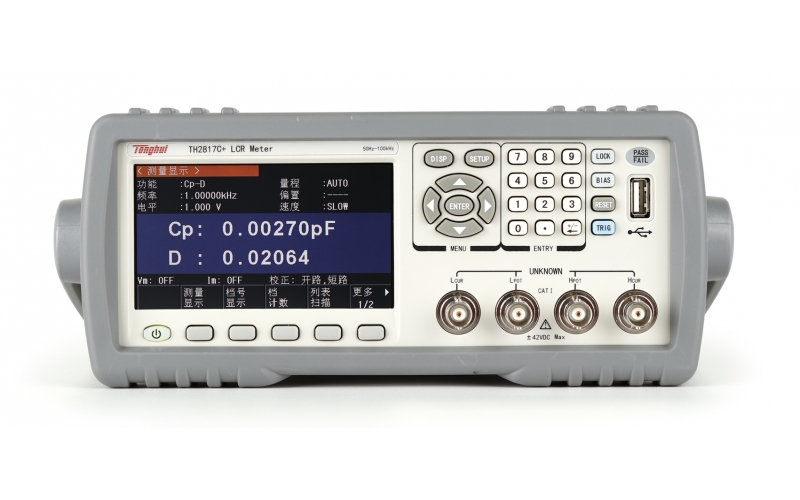

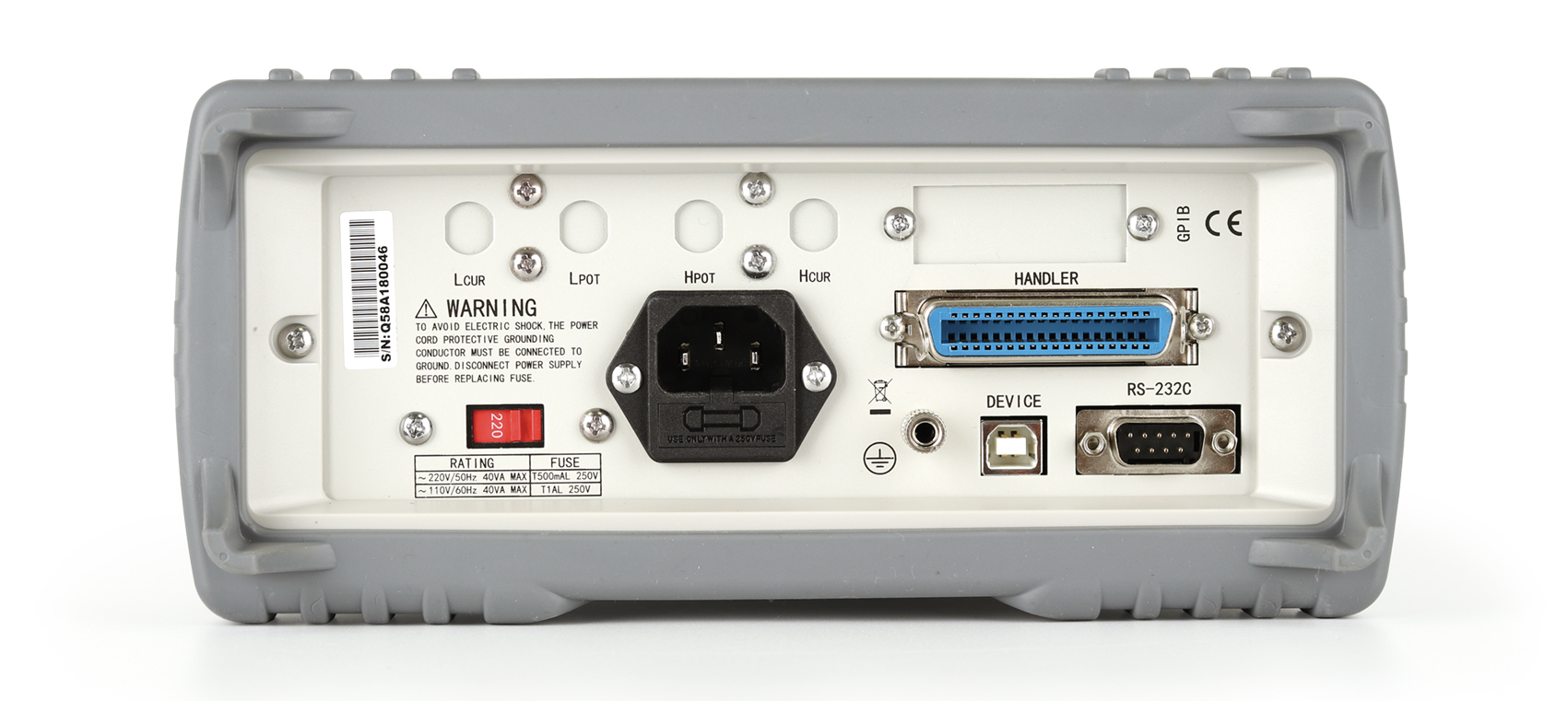

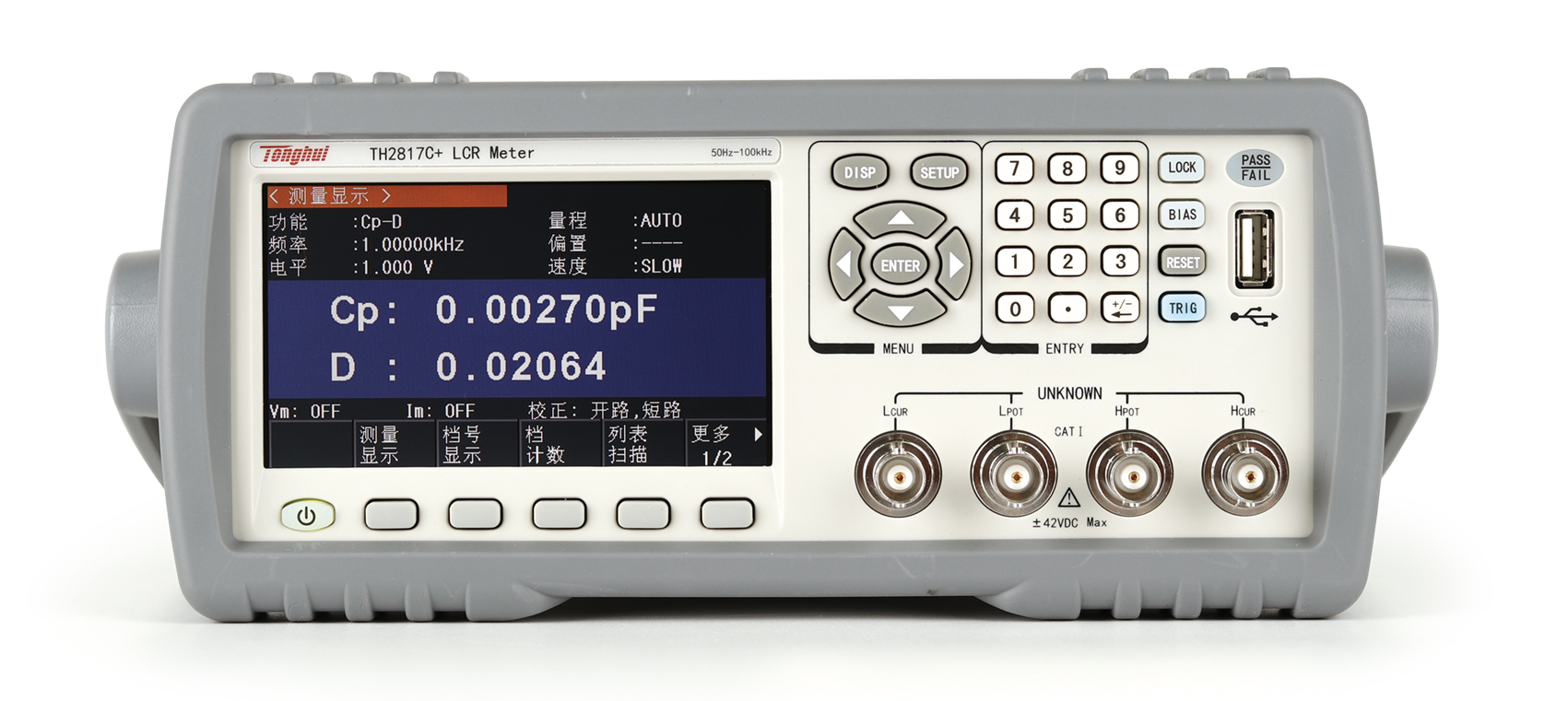

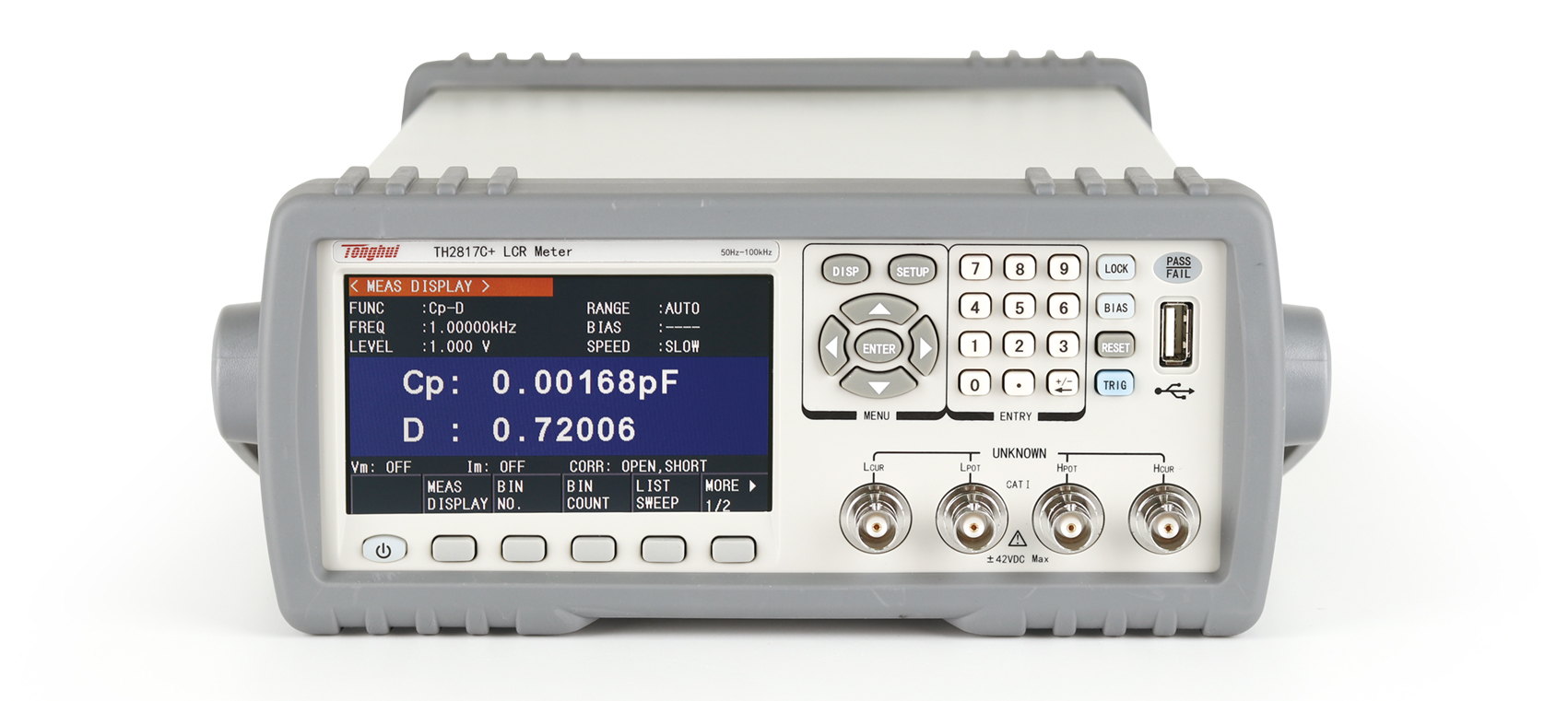

TH2817C+ 濾波器平衡測試儀
應用
■?無源元件
? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組??
■?平衡器件
? 共模濾波器、平衡電容、集成電阻分壓器件和網絡元件等的阻抗參數評估
■?其它元件
? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估
技術參數
產品型號 | TH2817C+ | |
基本準確度 | 0.1% | |
測試頻率 | 50,60,100,120,1k,10k,20k,40k,50k,100k共10點 | |
測試參數 | LCR | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
單組變壓器 | M，N，1/N，L1/L2，DCR1/DCR2，C（初級-次級），P（相位），Lk1/Lk2（漏感） | |
平衡 | 平衡：L、R、Z、DCR | |
V/I監測 | 有 | |
測試電平 | AC | 0.1V, 0.3V, 1V |
DC測試電平 | ±1V | |
信號源內阻 | 10Ω、100Ω可選 | |
測試端配置 | 5端 | |
測試速度(ms/次) | 快速:19ms、中速:83ms、慢速:333ms | |
清零功能 | 開路、短路、負載 | |
列表掃描 | 10點任意設置 | |
等效方式 | 串聯，并聯 | |
量程方式 | 自動，保持 | |
觸發方式 | 內部，手動，外部，總線 | |
平均次數 | 1-255 | |
數學運算 | 直讀，△ABS，△% | |
延時 | 觸發延時,步進延時: 0—60.000s，1ms步進 | |
比較器 | 10檔分選 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED顯示，合格訊響 | |
存儲 | 內部非易失性存儲 | 100組LCRZ儀器設定文件 |
外部USB存儲器 | 儀器設定文件，CSV數據文件 | |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 夾具 | TH26048A | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 2817C 夾具 | TH26049A | ||||
