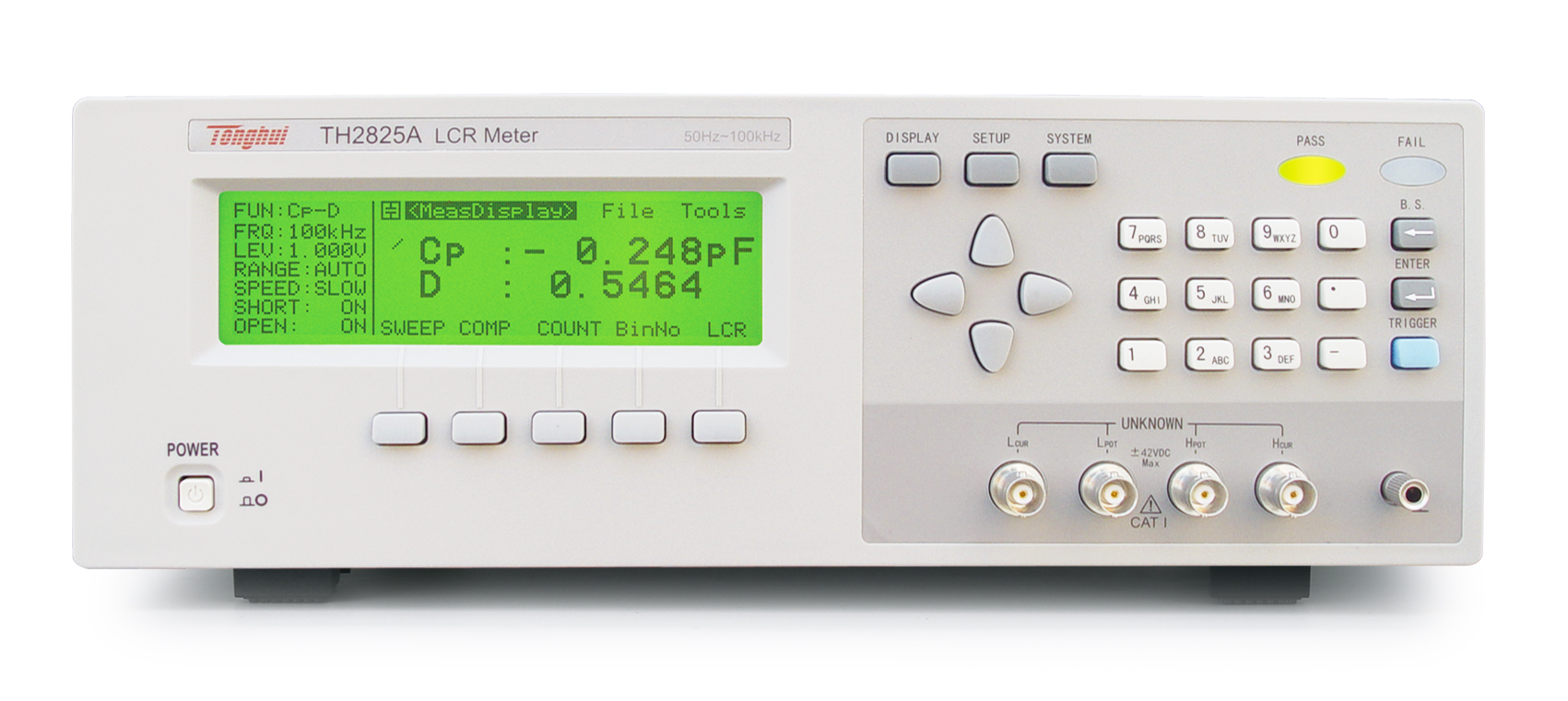

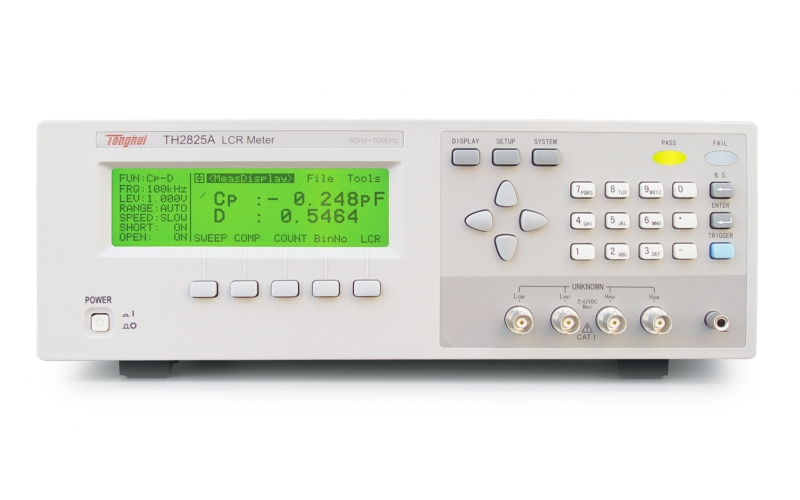

TH2825A高速LCR數字電橋
簡介
■?TH2825A型高速LCR數字電橋是本公司重點推出的新一代元件參數測試儀器。該產品可提供高達15ms/次的測量速度、50Hz100kHz十點測試頻率、以1mV步進的0.01V-1.0V可編程信號電平、5位讀數分辨率、多種源內阻選擇和強大的測試功能,可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。
■?本產品運用了元件測試領域的最新技術，測試能力可達到甚至超越Agilent4363B的水平，提供了無與倫比的最高測量速度15ms/次，尤其是解決了長期困擾測試部門低頻測試速度慢的難題，為低頻元件如電解電容器、變壓器的高速測試提供了解決方案。
■?不同LCR表由于輸出阻抗的不同可能得到不同的測試結果，TH2825A提供五種可選的阻抗模式以適應不同的需要，保證不同儀表間測試結果的一致性。
■?陶瓷電容器（MLCC）對測試信號電平極為敏感，TH2825A能以恒定的高電平測試信號高速測量大容量陶瓷電容器，允許在恒定1kHz/1Vrms條件下對高達30μF的MLCC進行測試，100Hz測量可對300μF電容器提供恒定的1Vrms測試信號。
■?TH2825A具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N）、互感（M）、初次級電感（LA、LB），初次級直流電阻（DCR2）。有-5V-5V偏置電壓（僅TH2825A），可方便地用于通訊變壓器和小功率扼流圈的測試。
應用
技術參數
型號 | TH2825A | ||
顯示器 | 240x64點陣LCD顯示器，5位讀數分辨率 | ||
測試參數 | LCR參數 | |Z|,R,X,G,B,C,L,Q,D,θ(deg),θ(rad),DCR | |
變壓器參數 | DCR，DCR2，M,N，1/N，LA，LB | ||
測試頻率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10點 | ||
測試電平 | 10mVrms-1.0Vrms,1mV步進＜200mV10mV步進≥200mV | ||
信號源內阻 | 25Ω，100Ω，25Ω/100Ω，C.V.（恒壓） | ||
DC偏置電流（≥1kHz） | 當100Ω內阻時，±50mAMax當25Ω內阻時，±200mAMax | ||
基本測量準確度 | 0.1% | ||
? ? ? ? ? ? 顯示范圍 | |Z|,R,X | 0.01mΩ—99.99MΩ | |
G,B | 0.0001μS—999.99S | ||
C | 0.001pF—1.9999F | ||
L | 0.001μH—99.9999kH | ||
Q | 0.0001—9999 | ||
D | 0.0001—9999 | ||
θ(DEG) | -180.00°—180.00° | ||
θ(RAD) | -3.1415—3.1415 | ||
Δ% | -999.99%—999.99% | ||
TurnsRatio | 0.001—9999.9 | ||
DCR | 0.1mΩ—99.99MΩ | ||
M,L2 | 0.001μH—99.99kH | ||
測量速度（≥100Hz） | 快速:15ms（注1）,中速:66ms,慢速:500ms | ||
等效電路 | 串聯,并聯 | ||
量程方式 | 自動,保持/手動切換 | ||
觸發方式 | 內部,手動,外部，總線 | ||
平均次數 | 1—255 | ||
校準功能 | 開路,短路,負載校正 | ||
測量端 | 5端 | ||
顯示方式 | 直讀,ΔABS,Δ%,V/I(電壓/電流監示),檔號及檔計數 | ||
列表掃描 | 4點頻率,電平列表掃描測試 | ||
比較器功能 | 九檔（八檔合格，一檔不合格） | ||
上超/合格/下超比較器 | |||
存儲器 | 12組內部?jī)x器設定供存儲/調用 | ||

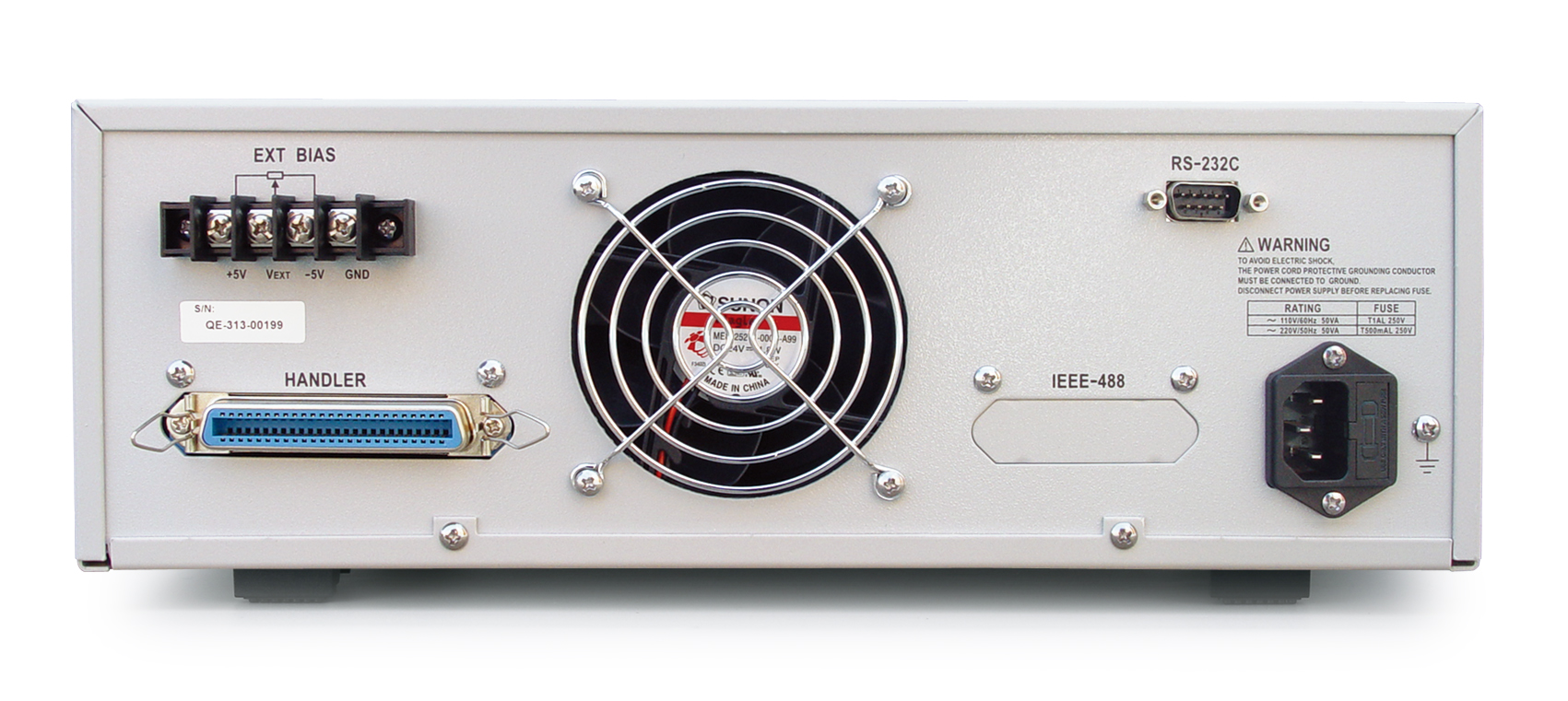

接口 | RS-232C,HANDLER,GPIB(選件) | ||
4263B完全兼容，為與4263B的互換提供了良好的條件。 | |||
注1：快速測試時間包括A/D、計算、主/副參數小字符顯示比較判別。若包括測試參數大字符顯示，最快測試時間另加5ms。 | |||
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26005A | ||||
| 變壓器測試夾具 | TH26038 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
