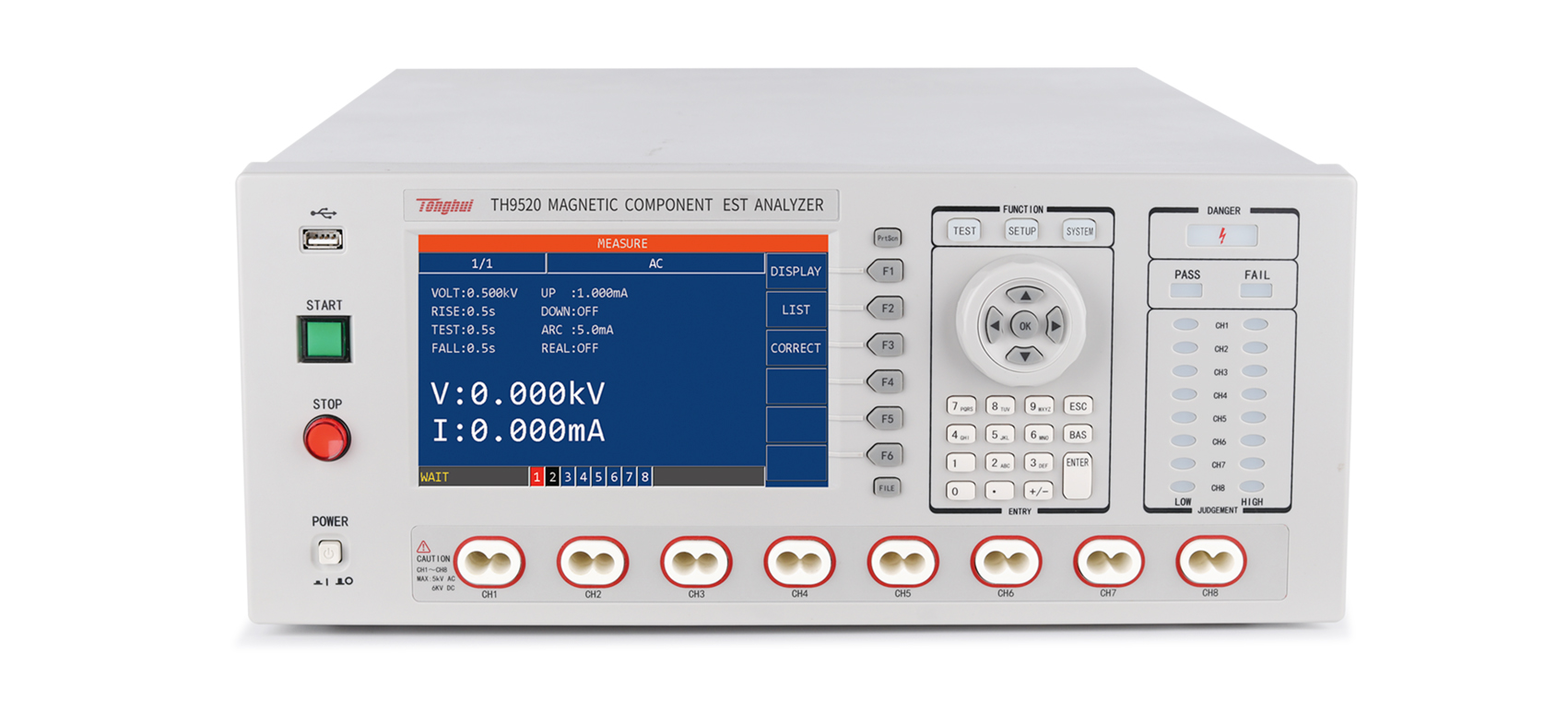

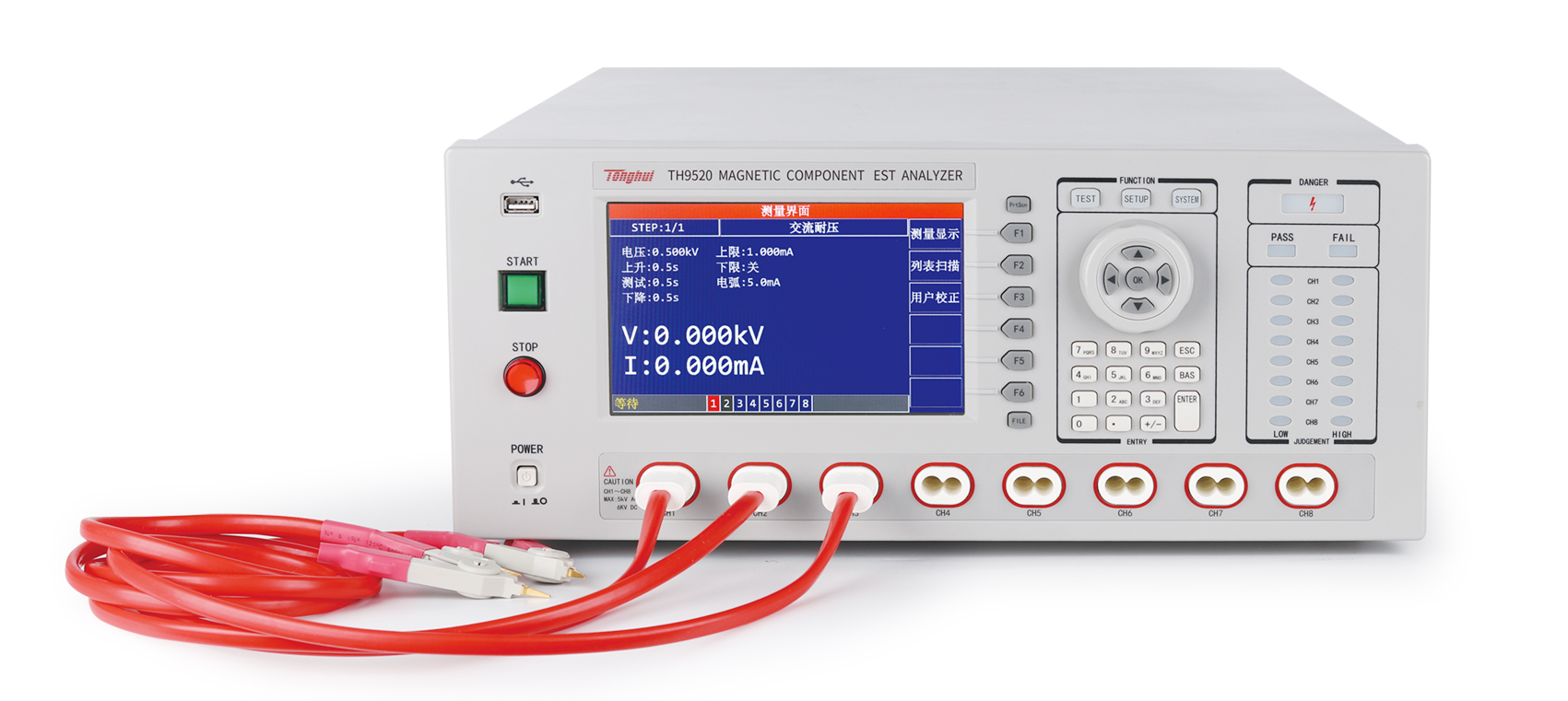

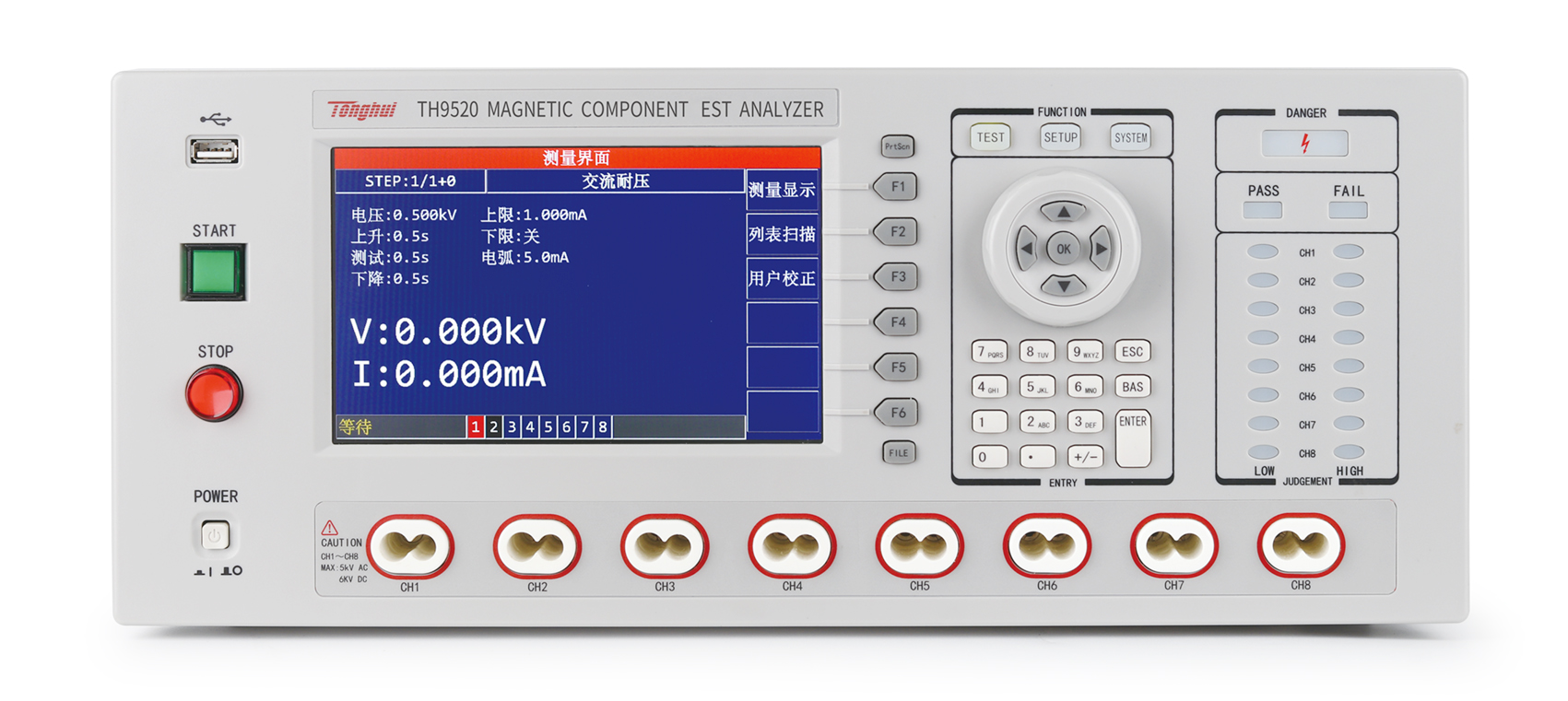

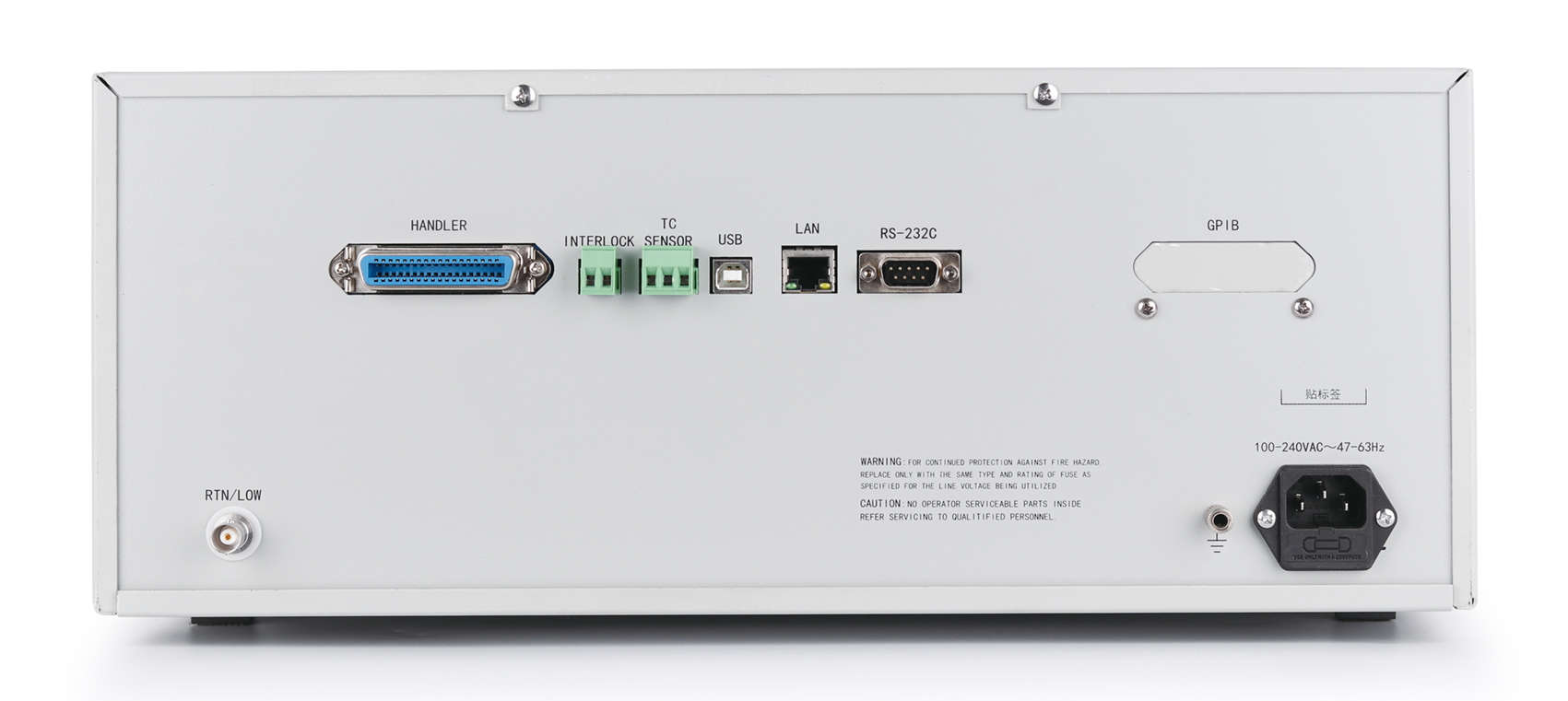

• TH9520集成化磁性元件分析儀


• 應用

• ■?電機綜合分析測試

  ■?變壓器綜合分析測試

  ■?電感綜合測試

  ■?充電樁電感特性綜合分析測試

  ■?磁性元器件綜合分析測試

• 技術參數

• 產品型號		TH9520
  通道數		8
  耐壓測試
  輸出電壓	AC	0.050 - 5.000kV，步進0.001kV，頻率50Hz/60Hz ±0.1%，正弦波形
  	DC	0.050 - 6.000kV，步進0.001kV
  	精度	±(1%設定值 + ?0.1%滿量程)
  	調整率	≤(1%輸出 + ?0.1%滿量程)額定功率
  電流范圍	AC	電壓≤4.000kV：0.001mA - 120.0mA, 電壓＞4.000kV：0.001mA ?- 100.0mA
  	DC	0.1uA - 20.00mA
  	精度	±(1%讀數 + ?0.5%滿量程)
  輸出功率		500VA
  ARC電弧	AC	1.0mA ?- ?20.0mA，0.1mA步進
  	DC	1.0mA ?- ?10.0mA，0.1mA步進
  絕緣電阻測試
  輸出電壓		0.050 - 5.000kV，步進0.001kV?精度：±(1%設定值 + ?0.1%滿量程)
  電阻測試范圍		0.100MΩ - 50.00GΩ?分辨率：0.1MΩ
  測量精度	≥500V	1.000MΩ - 1.000GΩ，±(3%讀數+5個字)
  		1.000GΩ - 10.00GΩ，±(7%讀數+5個字)
  		10.00GΩ - 50.00GΩ，±(10%讀數+5個字)
  	<500V	0.100MΩ - 1.000GΩ，±(7%讀數+5個字)
  		1.000GΩ - 50.00GΩ，僅供參考無精度要求
  時間設定
  上升時間		OFF，0.1s - 999.9s，步進0.1s
  測試時間		0.7s - 999.9s，步進0.1s
  下降時間		OFF，0.1s - 999.9s，步進0.1s
  等待時間		OFF，0.1s - 999.9s，步進0.1s
  匝間絕緣測試
  輸出脈沖電壓		0.1kV - 6.000kV，0.01kV步進，±5%設置值±15V
  電感量測試范圍		≥10μH
  脈沖能量		最大 0.36焦耳
  波形采樣		采樣率：12bit，采樣速度：200MHz，8級可調，存儲深度:12k ?Byte，樣本平均：1 - 32
  施加脈沖數		最大到32個
  判定方法		面積比較，面積差比較，電暈放電，相位差比較
  直流低電阻測試/△與Y型電阻測試
  測試信號		100 mΩ 1A，1Ω 0.5A，其他 ≤3V
  測試范圍		0.01mΩ - 1.2MΩ
  電阻	量程	0.01mΩ-120mΩ	0.1mΩ-1200.0mΩ	0.001Ω-12.000Ω	0.01Ω-120.00kΩ	0.1kΩ-1200.0kΩ
  	精度	±(0.5%讀數+0.04%滿量程)	±(0.5%讀數+0.04%滿量程)	±(0.5%讀數+0.04%滿量程)	±(0.5%讀數+0.04%滿量程)	±(0.5%讀數+0.04%滿量程)
  電感測試
  測試參數		Ls, ?Lp，Rs，Rp，Q
  測量準確度		0.5%
  測試頻率		100Hz,120Hz,1kHz, ?10kHz, 100kHz
  測試信號電平		1.0Vrms，10%精度
