TH901 繞線元件綜合測試系統

• 簡介

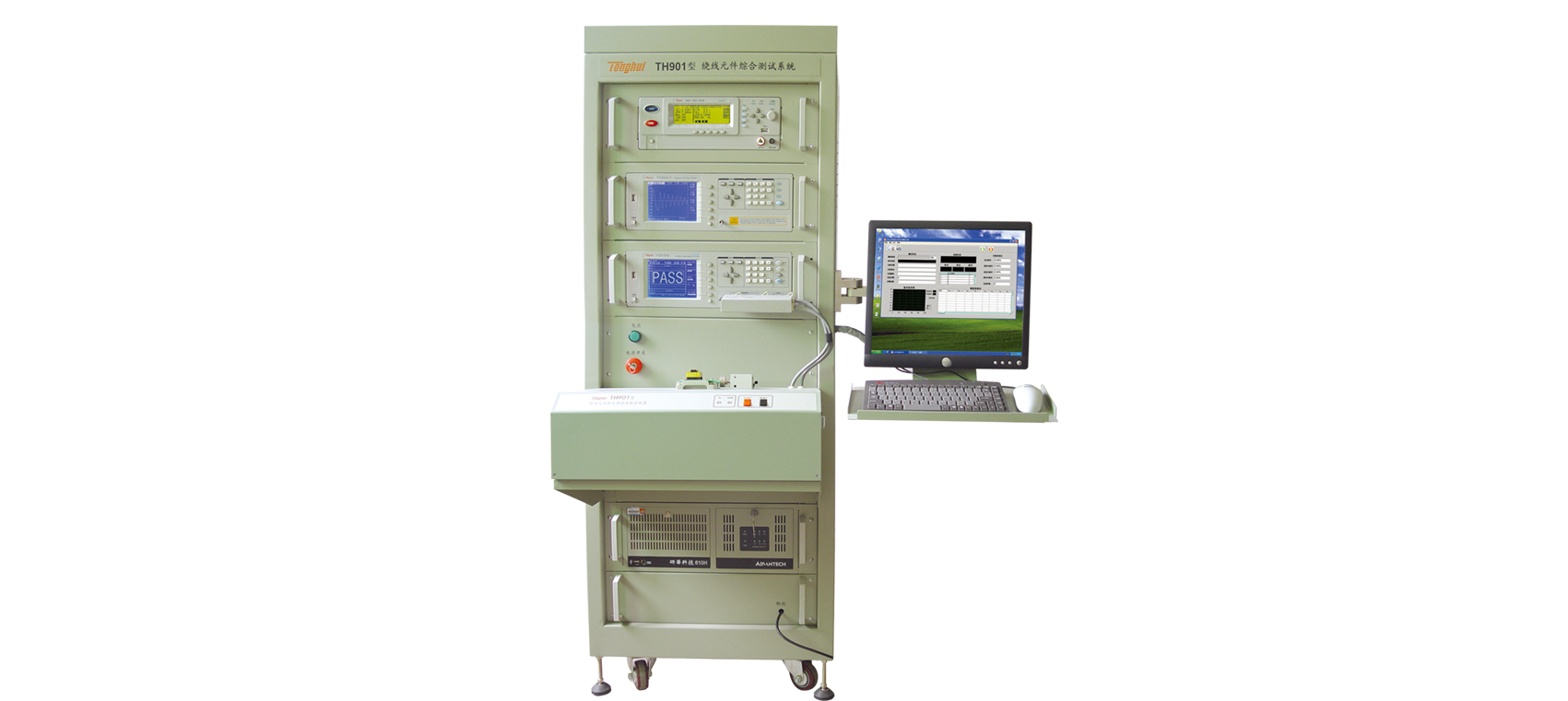

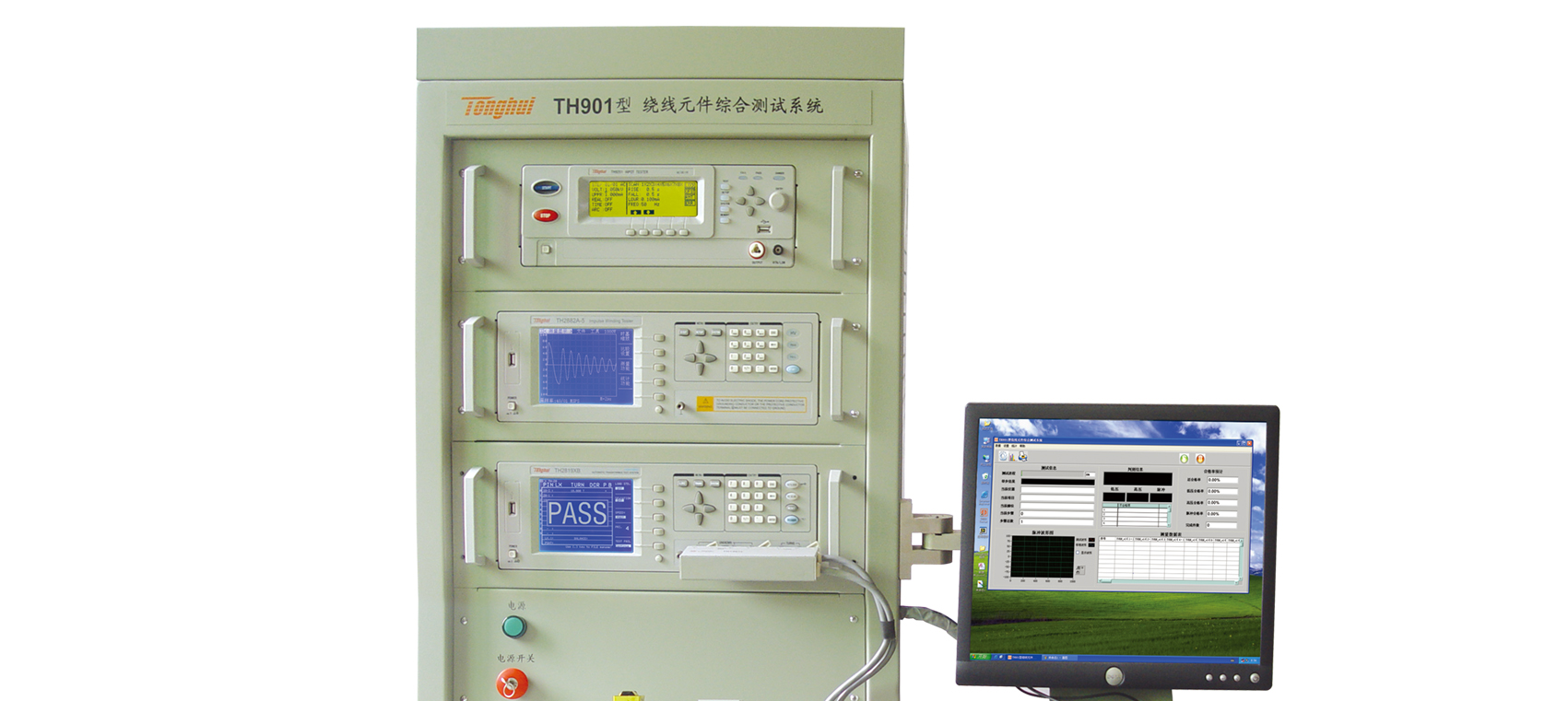

• ■?TH901型繞線元件綜合測試系統是一套高精度，高自動化，高效率的測試系統。不但可以測試低壓參數，安規參數，線圈脈沖參數，而且能搞自動保存測試數據，自動對測試數據進行分析。

  ■?備注：需準備符合0.2MPa-0.7MPa電瓷閥需要的氣源

  ? ? ??需準備220V/16A插座




• 應用

•


• 技術參數

• 低壓參數測試
  Items	范圍
  測試頻率	20Hz~200kHz
  L, Lk	0.01nH~99.9999kH
  C	0.00001pF~9.99999F
  R, X, Z, DCR, ACR	0.01m?~99.9999M?
  Y, B, G	0.01nS~99.9999S
  D	0.00001~99999.9
  Q	0.01~99999.9
  θ	Deg – 179.999o~179.999oRad – 3.14159~3.14159
  Turns Ratio	1:0.01 – 100:1







  耐壓絕緣測試
  功能	輸出電壓	測試范圍	測試精度
  交流耐壓	500VAC~2500VAC(鄰Pin間)50VAC~5000VAC(隔Pin間)	1μA~30mA	±（2%讀數+5個字）
  直流耐壓	50VDC~3500VDC(鄰Pin間)50VDC~6000VDC(隔Pin間)	0.1μA~10mA	±（2%讀數+5個字）
  絕緣電阻	50VDC~1000VDC	0.1M?~50G?	±（15%讀數+5個字）







  線圈脈沖測試
  輸出電壓	500V~5000V，100V步進，5% ±25V
  電感量測試范圍	>20μH
  波形采樣	采樣率：40MSPS/25ns，20MSPS/50ns10MSPS/100ns，5MSPS/200ns,2.5MSPS/400ns，1.25MSPS/800ns，625kSPS/1.6μs，312kSPS/3.2μs分辨率：8bits采樣點：960bytes




TH901 繞線元件綜合測試系統
