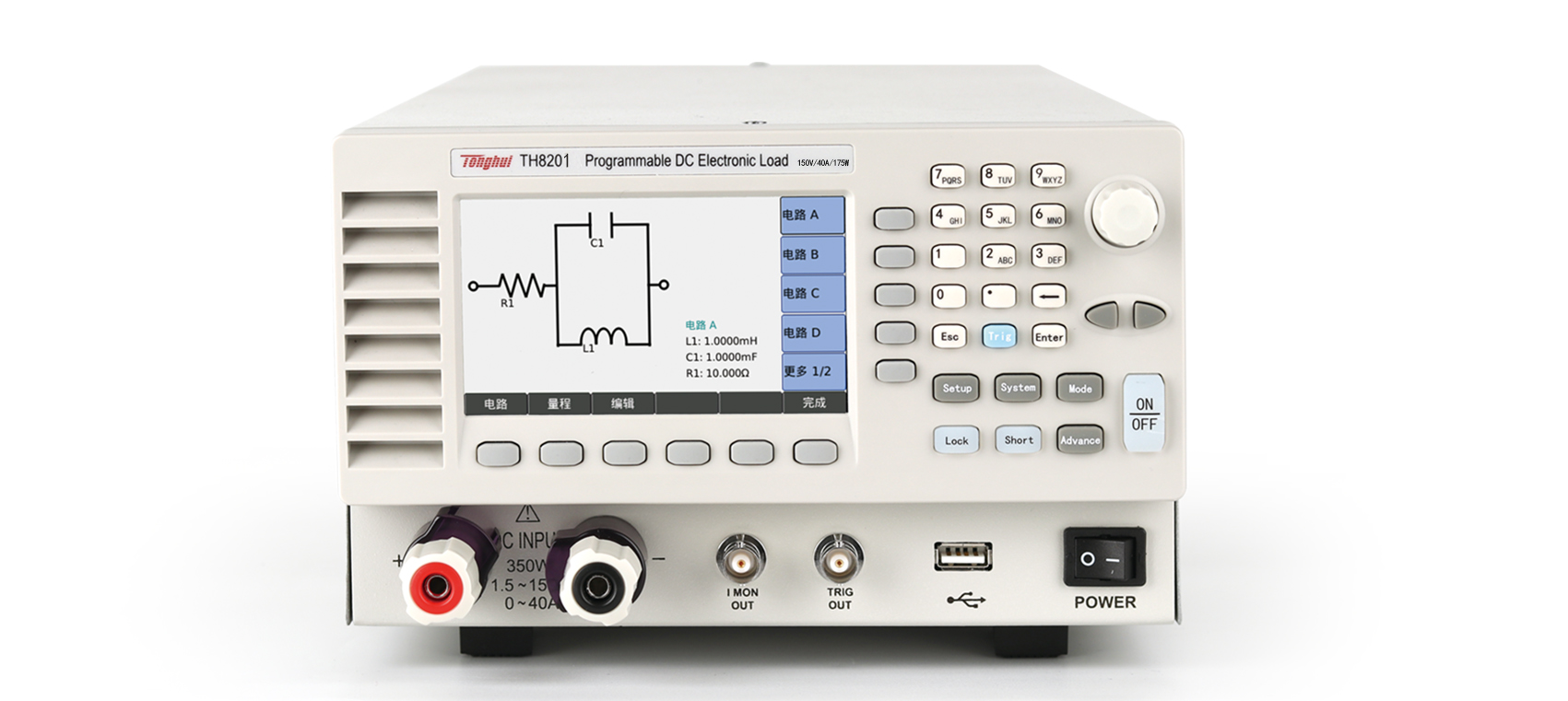

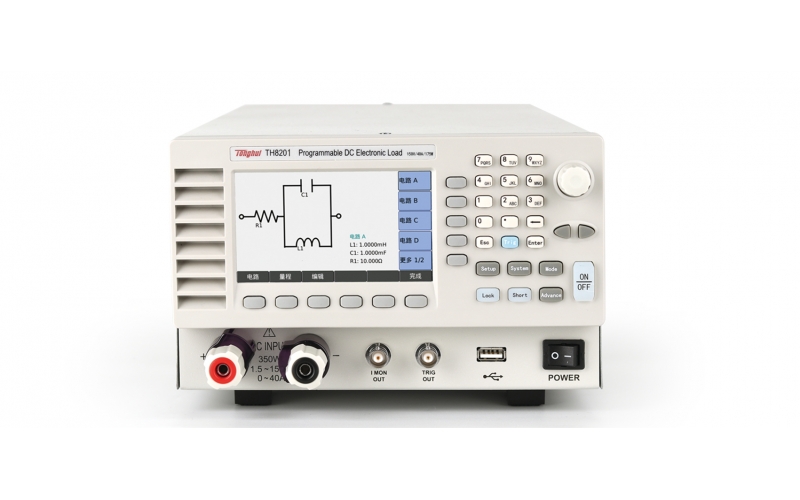

TH8201/TH8202/TH8202A/TH8203/TH8204可編程直流電子負載

• 應用

• ■電源類

   充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等

  ■新能源

   太陽能電池，新動力汽車，電動自行車

  ■電力電子元器件

   保險絲/接插件/繼電器/傳感器

  ■自動化設備集成測試




• 技術參數

• 型號

  TH8201

  TH8202

  TH8202A

  TH8203

  TH8204

  輸入電壓

  1-150V

  電流

  0-400mA

  0-4A

  0-40A

  0-800mA

  0-8A

  0-80A

  0-400mA

  0-4A

  0-40A

  0-1.6A

  0-16A

  0-160A

  0-2.4A

  0-24A

  0-240A

  功率

  0-1.75W

  0-17.5W

  0-175W

  0-3.5W

  0-35W

  0-350W

  0-3.5W

  0-35W

  0-350W

  0-7.0W

  0-70W

  0-700W

  0-10.5W

  0-105W

  0-1050W

  靜態模式(static mode)

  CC模式（恒電流模式） CR模式（恒電阻模式）  CV模式（恒壓模式）   CP模式（恒功率模式）

  精度

  0.2%  F.S.

  0.2%  F.S.

  0.2%  F.S.

  0.2%  F.S.

  0.2%  F.S.

  動態模式(dynamic mode)

  頻率范圍

  100Hz~50kHz/0.01Hz~1kHz

  100Hz~50kHz/0.01Hz~1kHz

  100Hz~50kHz/0.01Hz~1kHz

  100Hz~50kHz/0.01Hz~1kHz

  100Hz~50kHz/0.01Hz~1kHz

  精度(Accuracy)

  1µs/1ms+100ppm

  1µs/1ms+100ppm

  1µs/1ms+100ppm

  1µs/1ms+100ppm

  1µs/1ms+100ppm

  外部波形模式(20kHz) : CC

  控制電平范圍   0~10V     精度0.5%F.S.

  量程

  0-400mA

  0-4A

  0-40A

  0-800mA

  0-8A

  0-80A

  0-400mA

  0-4A

  0-40A

  0-1.6A

  0-16A

  0-160A

  0-2.4A

  0-24A

  0-240A

  軟啟動

  設置范圍0~500ms   精度 ±(30%+100µs)

  前面板BNC端子

  TRIG  OUT

  輸出脈沖電平約為4.5V，輸出脈寬約為 2µs，輸出阻抗約為500Ω

  I  MON OUT

  電壓檢測輸出，對應的滿量程電流為1V

  保護功能

  過壓保護(OVP) 過流保護(OCP) 過功率保護(OPP) 過熱保護(OHP) 逆壓保護(REP) 低壓保護(UVP)

  接口

  Handler、RS232、USB DEVICE、USB HOST、LAN
