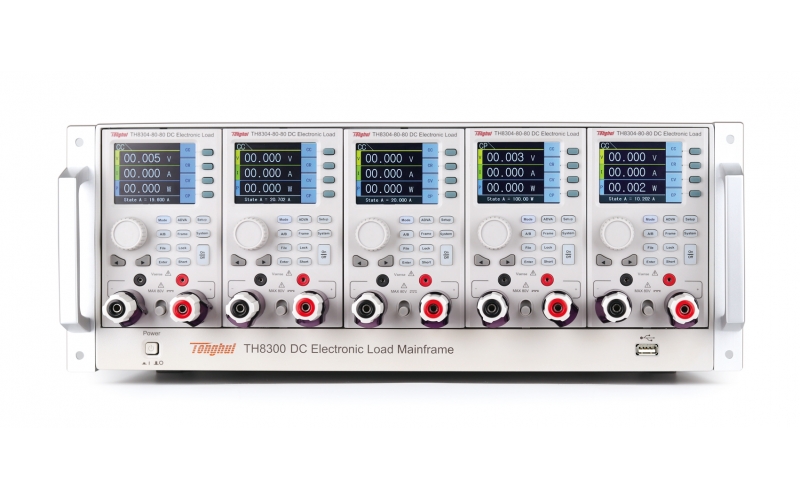

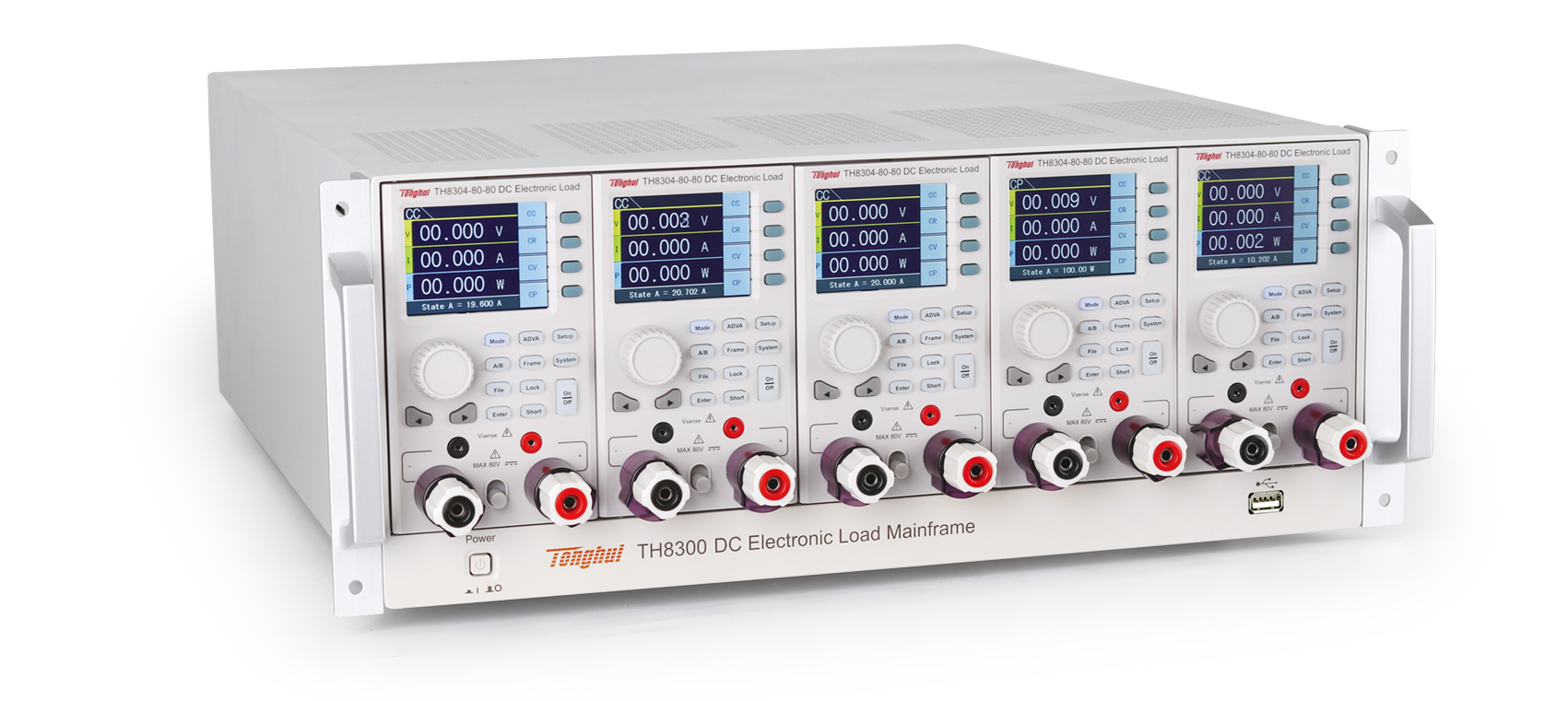

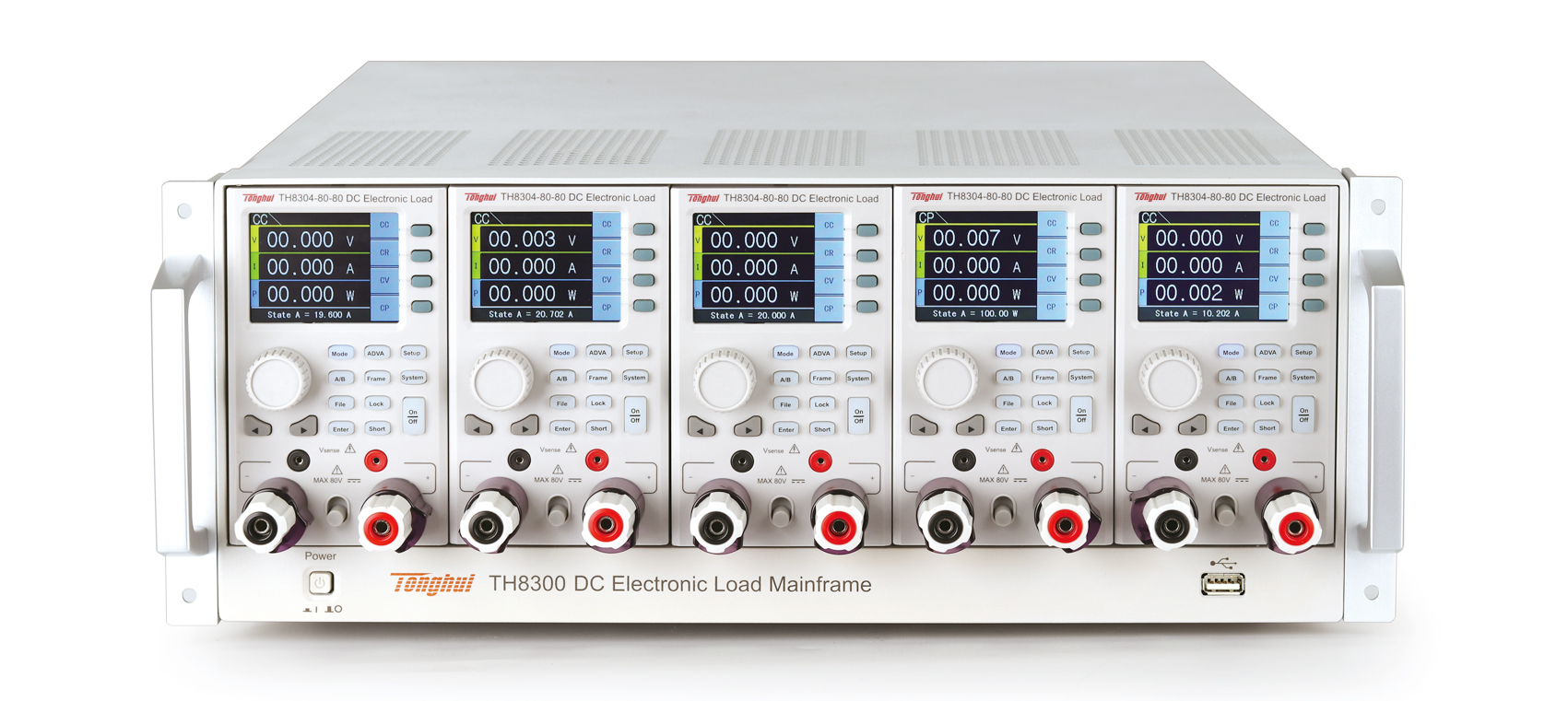

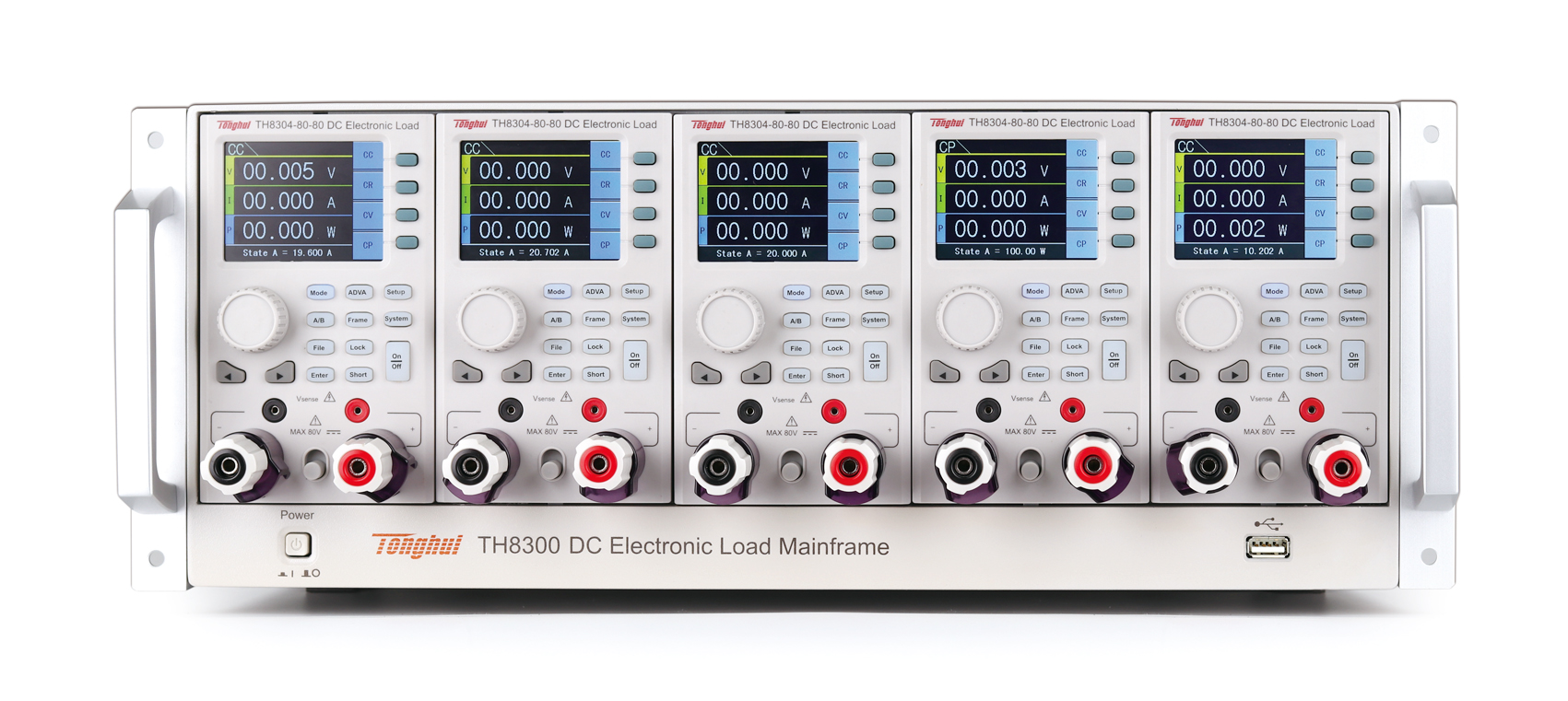

TH8300 機架式可編程直流電子負載

• 應用

• ■ 電源類充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等

  ■ 新能源太陽能電池，新動力汽車，電動自行車

  ■ 電子電力元器件保險絲/接插件/繼電器/傳感器

  ■ 自動化設備集成測試

• 技術參數

•


  主機

  TH8300機框

  支持模組

  5

  接口

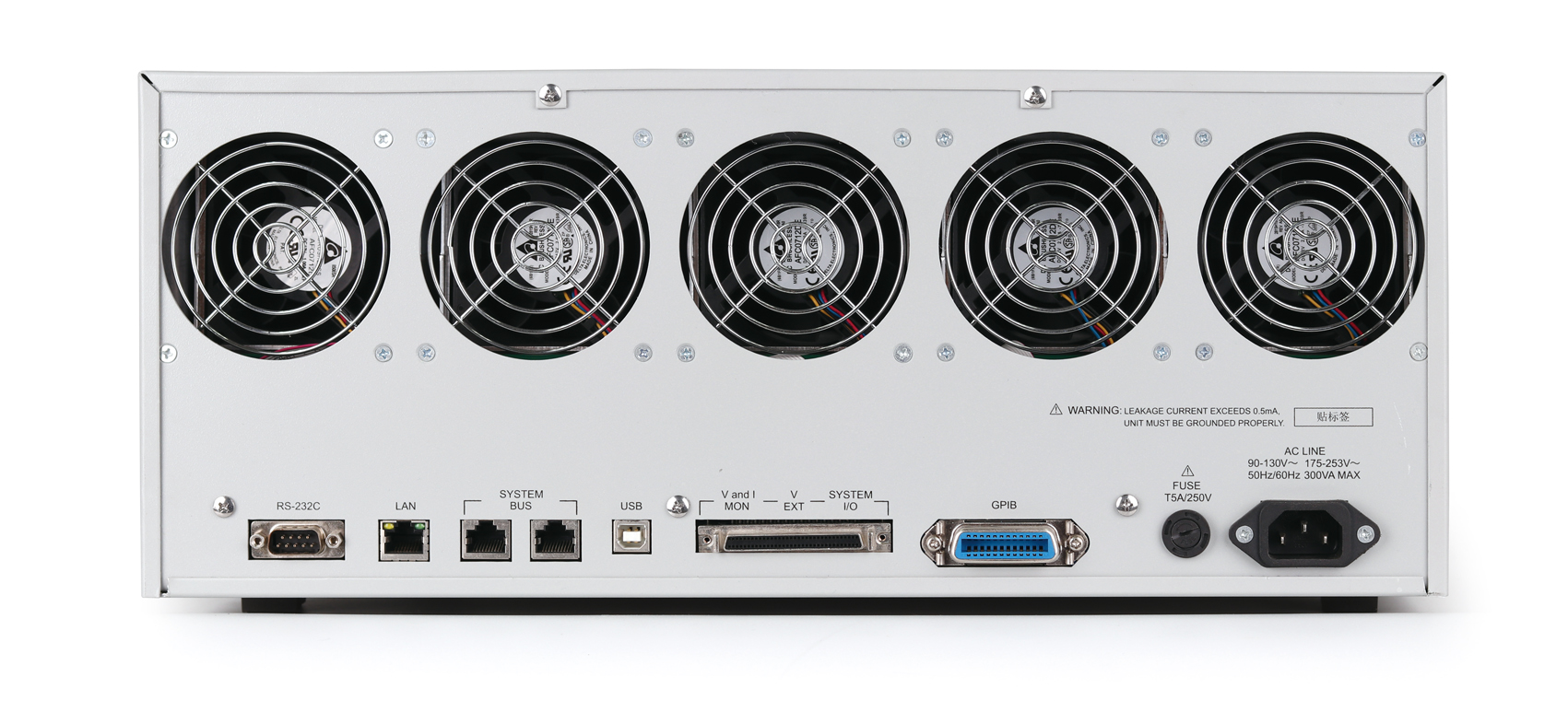

  RS232, USB HOST, USB DEVICE, LAN, GPIB, SYSTEM I/O, CAN.

  模組

  型號

  TH8301-80-20

  TH8302-80-40

  TH8303-80-60

  TH8304-80-80

  功率

  100W*2

  200W*1

  300W*1

  400W*1

  電壓

  0~80V

  0~80V

  0~80V

  0~80V

  電流

  20A

  40A

  60A

  80A

  常規模式

  CC模式（定電流模式），CR模式（定電阻模式），CV模式（定電壓模式），CP模式（定功率模式）。

  定電壓

  量程

  6V

  16V

  80V

  分辨率

  0.1mV

  1mV

  1mV

  精度

  0.05%+0.1%FS

  定電流

  量程

  0~0.2A

  0~2A

  0~·20A

  0~0.4A

  0~4A

  0~40A

  0~0.6A

  0~6A

  0~60A

  0~0.8A

  0~8A

  0~80A

  分辨率

  0.01mA

  0.1mA

  1mA

  0.01mA

  0.1mA

  1mA

  0.01mA

  0.1mA

  1mA

  0.01mA

  0.1mA

  1mA

  精度

  0.1%+0.1%FS

  定電阻

  量程

  0.04~80Ω 100W/6V

  1.44~2.9kΩ 100W/16V

  5.76~12kΩ 100W/80V

  0.02~40Ω 200W/6V

  0.8~1.5kΩ 200W/16V

  3~6kΩ 200W/80V

  0.015~30Ω 300W/6V

  0.3~600Ω 300W/16V

  1.5~3kΩ 300W/80V

  0.01~20Ω 400W/6V

  0.36~720Ω 400W/16V

  1.45~2.9kΩ 400W/80V

  分辨率

  0.1Ω

  精度

  1%

  定功率

  量程

  0~2W

  0~10W

  0~100W

  0~2W

  0~20W

  0~200W

  0~6W

  0~30W

  0~300W

  0~8W

  0~40W

  0~400W

  分辨率

  1mW

  10mW

  100mW

  2mW

  20mW

  200mW

  3mW

  30mW

  300mW

  4mW

  40mW

  400mW

  精度

  1%

  動態模式-定電流模式

  頻率范圍

  100Hz~50kHz/0.01Hz~1kHz

  精度

  1us/1ms+100ppm

  測量（回讀）

  電壓

  量程

  0~6V

  0~16V

  0~80V

  分辨率

  2mV

  0.3mV

  1.4mV

  精度

  0.025%+0.01%FS

  0.01%+0.025%FS

  電流

  量程

  0~0.2A

  0~2A

  0~20A

  0~0.4A

  0~4A

  0~40A

  0~0.6A

  0~6A

  0~60A

  0~0.8A

  0~8A

  0~80A

  分辨率

  0.004mA

  0.04mA

  0.4mA

  0.008mA

  0.08mA

  0.8mA

  0.012mA

  0.12mA

  1.2mA

  0.016mA

  0.16mA

  1.6mA

  精度

  0.05%+0.05%FS

  功率

  量程

  16W

  30W

  100W

  30W

  60W

  200W

  6W

  30W

  300W

  60W

  60W

  400W

  精度

  1%+0.1%FS

  保護功能

  過壓保護(OVP)， 過流保護(OCP)， 過功率保護(OPP)， 過熱保護(OHP)。

  存儲

  組
